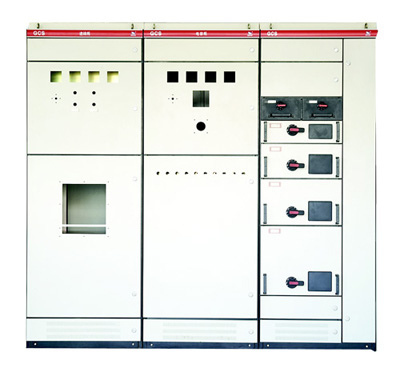

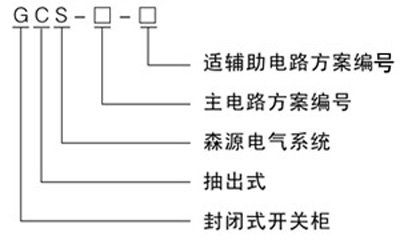

GCS低压抽出式开关柜柜体（标准型）

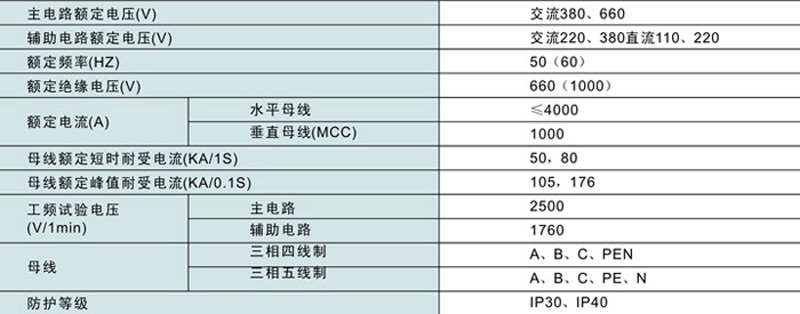

使用环境条件
 ①周围空气温度：上限+40℃，下限-10℃。
 ②海拔：≤2000m（若超过海拔2000m订货时应说明）。
 ③周围相对湿度：日平均值≤95%，月平均值≤90%。
 ④周围空气：没有明显的尘埃、烟、腐蚀性或可燃性气体、水蒸气或盐的污染。
 ⑤无经常性剧烈震动或常年腐蚀场所。

结构特点
 ①开关柜主构架采用8MF型钢（型钢两侧均匀有20mm安装孔）主构架采用拼装和部分焊接两种结构形式。
 ②开关柜各功能室严格分开，其隔室主要分功能单元室、母线室、电缆室，各单元的功能相对独立。

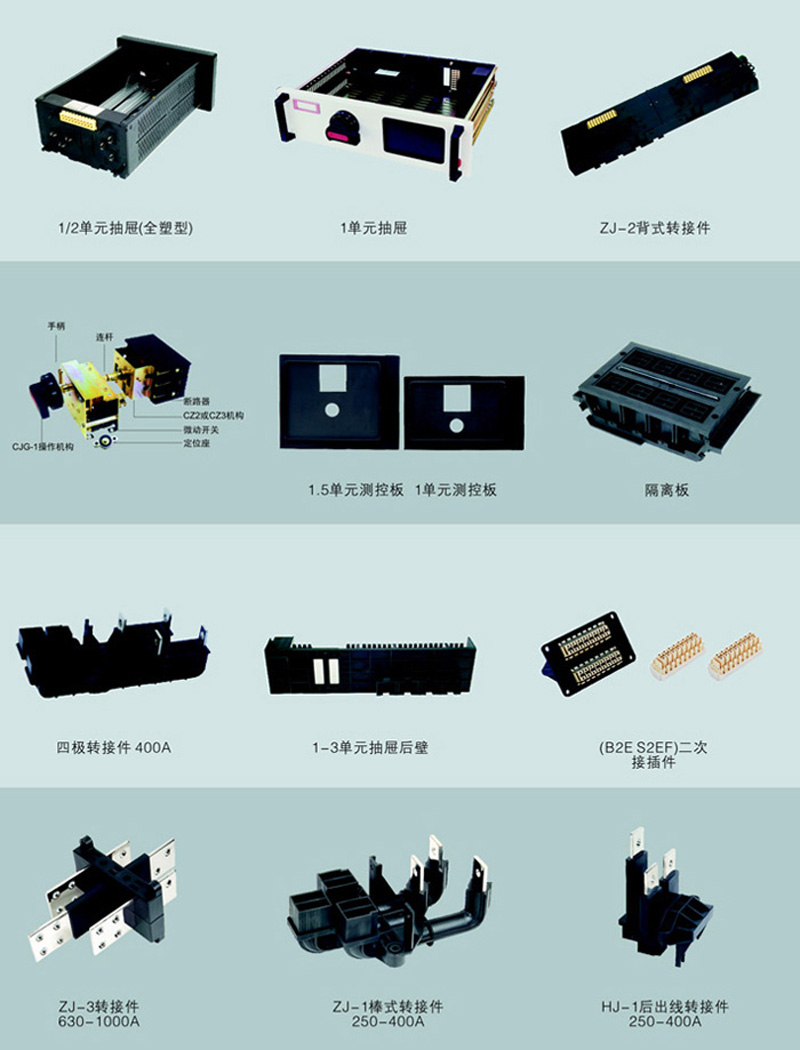

功能单元室
 ①抽屉层高的模数为160mm。分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流400A及以下。
 ②抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变，相同功能单元的抽屉具有良好的互换性。
 ③每台MCC柜最多安装11个一单元的抽屉或22个1/2单元的抽屉。其中一单元以上抽屉采用多功能后板。
 ④抽屉内进出线根据电流大小采用不同片数的同一规格片式结构的接插件。
 ⑤1/2单元抽屉与电缆的转接采用背板式结构ZJ-2型转接件。
 ⑥1单元及以上的抽屉与电缆的转接电流分档采用相同尺寸棒式或管式结构ZJ-1型转接件。

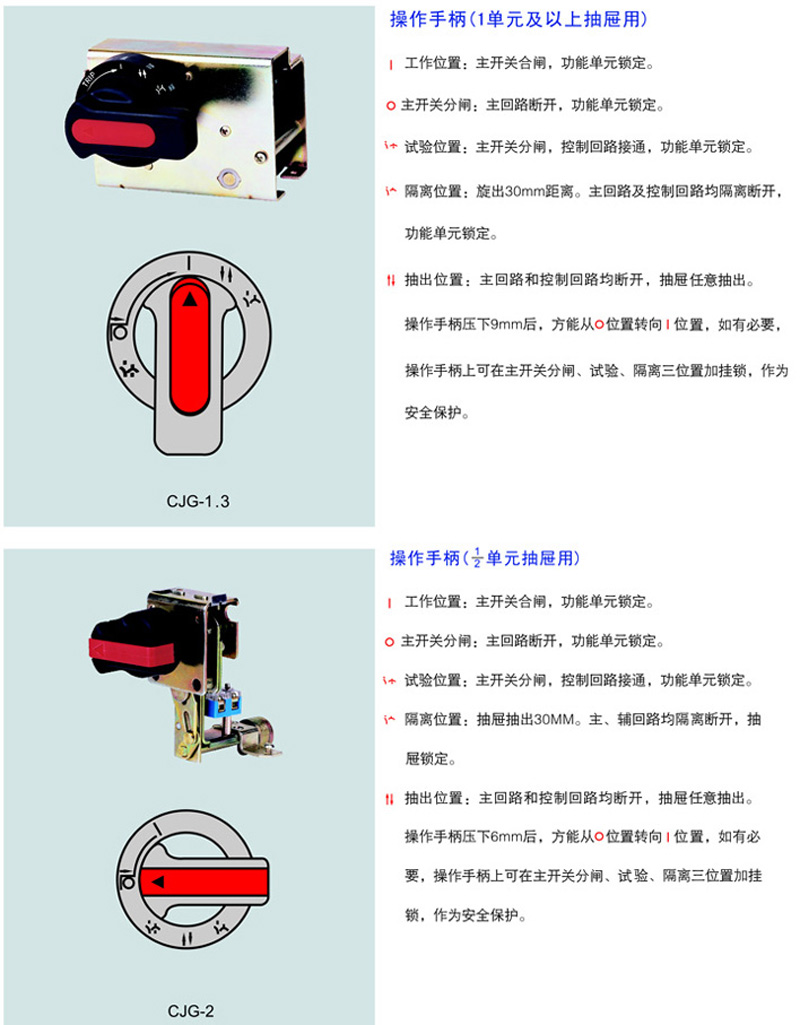

 ⑦抽屉面板具有分、合、试验、抽出等位置的明显标志，抽屉单元设有机械联锁装置。
 ⑧以抽屉为主体，同时具有抽出式和固定式，可以混合组合，任意选用。

母线室
  ①水平母线置于柜后平置式排列方式，2500A以上为上、下双层布置，2500A及以下为单元布置，每相应由4条或2条母排组成，采用高强度阻燃型的GCS专用母线夹和绝缘支件，大大提高了母线的短路强度和动稳定能力。
  ②抽屉柜垂直母线采用“L”形母线，采用TMY-T2系列硬铜排，采用全长搪锡提高母线动热稳定能力和改善接触面的温升。
  ③母线按三相四线和三相五线设计，设计部门和用户可以方便选用PE+N或PEN方式。

电缆室
  ①馈线柜和电动机控制柜设有专用的电缆隔室，功能单元室与电缆室内电缆的连接通转接件实现，既提高了电缆的使用可靠性，又极大地方便用户对电缆的安装与维修。
  ②电缆隔室有二个宽度尺寸240mm和440mm可供选用，视电缆数量、截面和用户对安装维修方便的要求而定。
