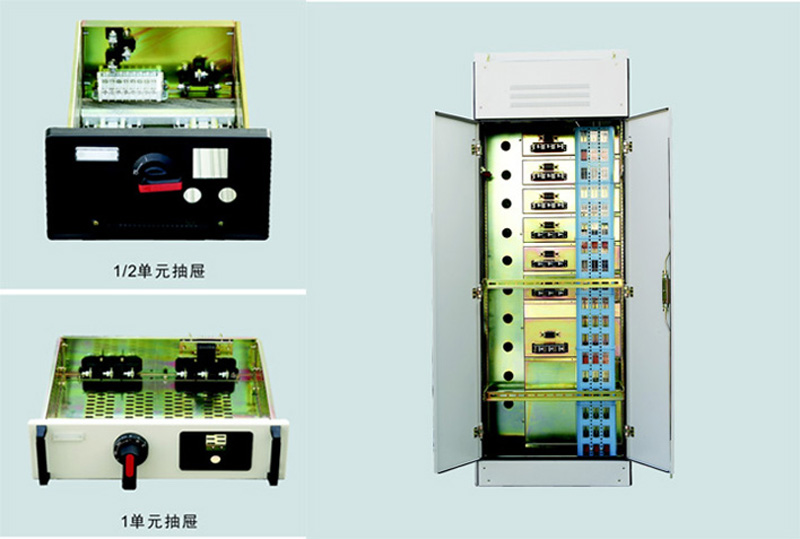

GCS低压抽出式开关柜柜体(经济型)



产品特点
  ①主母线置于柜顶采用后开门方式,便于后出线设计方案及侧进线、母线桥架进出、联络的母线制作。
  ②容量增大:垂直通道由三相铜排、小排托、防护罩组成,额定电流至1600A,1/2抽屉侧板、后板采用金属材料,设计了新型一次插件额定电流可达100A。单元抽屉一次采用DCT5叠片式插头(额定电流至630A)插件接线端可采用铜排连接、导线连接,方便、可靠。
  ③抽屉单元线端采用新型进线罩,抽屉出后对人员有安全的隔离措施。
  ④二次接插件设有导向定位,有10-30目辅助接点、有接触面大、接插可靠等优点。
  ⑤抽屉仍采用CJG型机构,以实现可靠的机械联锁功能。
  ⑥柜体其它结构基本同标准型一致。
